Concevoir un plan d’installation de chantier

Organiser flux, sécurité, levage, stockage et zones de vie.

Séance 5 · 120 minCompétences C5.8-AC2, CO4.1, CO5.5Séance 5/51re et Tle
Dossier d’étude

Où implanter les livraisons pour ne pas couper le trajet des élèves ?

Rappel et hypothèseNotions et exempleInvestigation guidéeMission autonomeSynthèse et vérification

Volume de classe prévu : 120 min, avec mise en commun et reprise des productions. Le professeur adapte le rythme des étapes.

Avant de commencer

Repérer les flux et les contraintes d’un site occupé.

Propose une première réponse à la question, même incertaine : tu la reprendras après l’étude, et c’est en la corrigeant que tu apprendras le plus. Se tromper ici ne coûte rien.

Notions

Comprendre le phénomène et le modèle

Un plan d’installation représente l’emprise, les accès, les circulations, les zones de stockage et les équipements provisoires. Il se lit dans le temps : les besoins du terrassement ne sont pas ceux de la pose de charpente. La séparation des flux se vérifie sur des trajets réels, pas seulement par des couleurs.

Une implantation est un compromis entre distance de manutention, accès des secours, protection des usagers et place disponible. Il faut expliciter le sens des trajets et les points de croisement. Les dimensions de véhicules et les dégagements de l’exercice sont des hypothèses de travail ; un plan d’exécution demande une validation adaptée au site.

01 · OBSERVER LA SITUATION

Séparer les flux sur le chantier

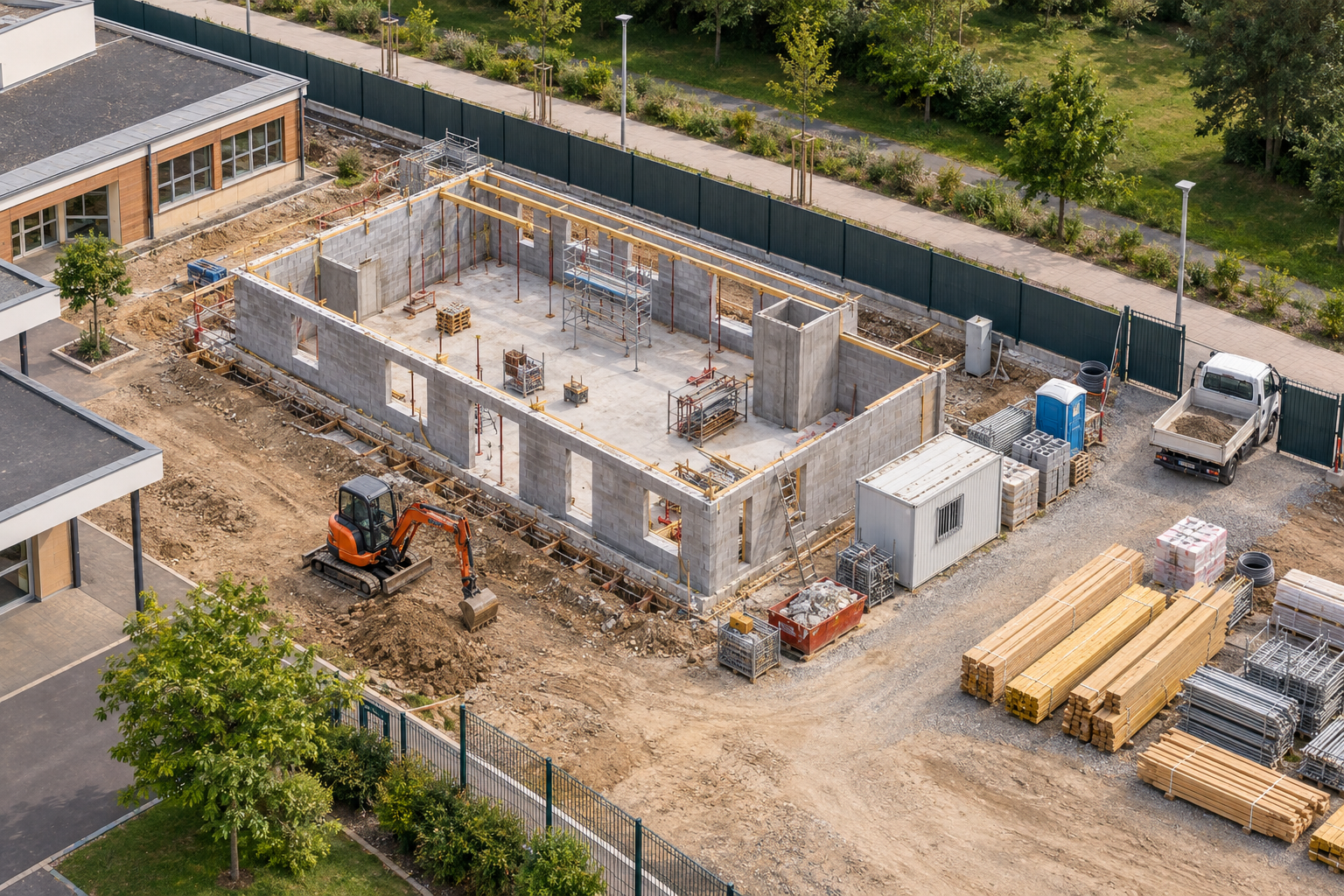

Les livraisons, le stockage et les circulations des élèves occupent des espaces distincts. Le plan ci-dessous fixe les positions utilisées dans l’exercice.Agrandir la vue ↗

Les livraisons, le stockage et les circulations des élèves occupent des espaces distincts. Le plan ci-dessous fixe les positions utilisées dans l’exercice.

Vue de synthèse générée par IA, non cotée : elle illustre la situation. Les valeurs de l’exercice figurent dans le dossier et le schéma associé.

Données à exploiter
Repérage du terrain · coordonnées en mètres
ÉlémentPosition / contrainte
ParcelleRectangle 30 m est-ouest × 20 m nord-sud ; origine au coin sud-ouest
Portail livraisonEst : (30 ; 5)
Chemin élèvesBande au nord : y de 17 à 20, à maintenir libre
ExtensionRectangle x de 8 à 20 ; y de 5 à 13
Stockage possibleZone A : x 22–28, y 3–9 ; zone B : x 10–16, y 17–20

Dossier pédagogique original · valeurs d’étude, distinctes des données de chantier et des sources documentaires.

02 · LIRE LE MODÈLE

Plan d’installation : éliminer la zone interdite

Origine au coin sud-ouest. Parcelle de 30 × 20 m. B empiète sur le chemin des élèves ; A respecte cette contrainte géométrique.

Sur petit écran, faites défiler le schéma horizontalement pour conserver les légendes lisibles.

Origine au coin sud-ouest. Parcelle de 30 × 20 m. B empiète sur le chemin des élèves ; A respecte cette contrainte géométrique.

Données et hypothèses du dossier de cette séance. Schéma pédagogique : les cotes et les valeurs font référence, pas les dimensions à l’écran.

Ouvrir le schéma légendé en grand ↗
Conventions d’écriture et références

Symboles de grandeurs en italique ; symboles d’unités droits ; espace entre valeur et unité ; virgule décimale. Les valeurs et limites indiquées proviennent du dossier pédagogique, elles ne constituent pas des seuils réglementaires généraux.

Les références techniques propres au thème sont disponibles en fin de séance.

Exemple résolu · comprendre les étapes

Une zone peut être proche du bâtiment et pourtant impossible à utiliser : B est dans le chemin des élèves. On l’écarte avant de comparer les distances. Un critère impératif passe avant une optimisation.

Investigation guidée

Appliquer et vérifier

Bloqué ? Ouvre une aide, puis une autre si besoin. Cela n’enlève aucun point — demander de l’aide fait partie du travail.

Un plan à l’échelle 1:200, avec les zones et les trajets, un choix de stockage, et une vérification manquante à signaler. Les coordonnées sont données en mètres dans « Repérage du terrain ».
Commence par l’échelle : au 1:200, 1 cm sur ton papier vaut 2 m sur le terrain. Convertis d’abord les dimensions, puis place le nord — sans orientation, un plan de chantier ne se lit pas.
1) Convertis toutes les longueurs à l’échelle. 2) Place les emprises fixes. 3) Trace le trajet des élèves, puis celui des livraisons, et regarde où ils se croisent. 4) Choisis un stockage qui ne coupe pas le trajet des élèves, et justifie ce choix. 5) La vérification manquante : une donnée dont tu as besoin et que le dossier ne donne pas. Écris-la plutôt que de l’inventer.
Comparer avec la correction expliquée
Le terrain mesure 15 × 10 cm sur le dessin. A respecte le chemin nord, B le coupe. Le tracé depuis le portail est vers A reste au sud. Il faut vérifier notamment le gabarit et la giration du véhicule : le tableau ne les donne pas.
Mise en pratique

Mission autonome · changer de situation

Bloqué ? Ouvre une aide, puis une autre si besoin. Cela n’enlève aucun point — demander de l’aide fait partie du travail.

Une zone temporaire arrive pendant la pose. On attend deux organisations possibles, et ce qu’il faudrait savoir pour choisir entre elles.
Reporte d’abord la zone x 22–28, y 3–9 sur ton plan. Regarde ensuite ce qu’elle touche : le trajet, le stockage que tu avais choisi, l’accès.
1) Reporte la zone sur ton plan. 2) Cherche deux façons de t’en accommoder : l’une déplace le lieu, l’autre déplace le moment. 3) Pour chacune, demande-toi ce qui manque pour trancher — quand les livraisons peuvent arriver, avec quels moyens de levage, et ce qu’il faut manipuler comme encombrement. 4) Enfin, date ton plan et écris la phase de chantier concernée : sans cela, personne ne sait de quel moment il parle.
Comparer avec la correction expliquée
Étudier une livraison au moment de la pose, sans stockage durable, ou rechercher une autre zone hors chemin piéton et hors emprise de travail. Vérifier créneaux, capacité de manutention, dimensions des éléments et des véhicules. Le plan doit porter la phase et la date.

Critères de réussite

  1. Respecter échelle, orientation et emprises.
  2. Tracer des flux continus sans croisement non traité.
  3. Signaler une donnée manquante plutôt que l’inventer.

Compare ta démarche, pas seulement le résultat. Une réponse différente peut être recevable si elle satisfait ces critères.

Synthèse

Ce que l’étude permet de retenir

Un plan d’installation justifie les implantations et évolue avec les phases. Une zone indisponible ne devient pas acceptable parce qu’elle est proche.

Il te reste à écrire tes trois textes et à répondre aux questions. Ce sont eux qui montrent ce que tu sais faire — pas la vitesse à laquelle tu avances.

Le quiz interactif de cette séance est disponible sur la plateforme 2I2D.
