PROJETS IT · LOT INFORMATION · DÉBUTANT
Tu n’as jamais utilisé ces composants ? Commence avec la carte seule. Chaque étape donne une action, un résultat attendu et une aide. Les étapes 1 à 4 préparent la séance 2 de Férias ; les suivantes accompagnent les séances 3 à 5.
Les durées sont des repères à intégrer aux activités existantes avec le professeur.
1 · OBSERVER · 10 MIN
Pose les composants séparément et compare-les aux photos. Ce sont des photos de référence publiées sous licence libre : ton exemplaire peut être d’une autre version. Lis toujours l’inscription imprimée, puis prends une photo légendée de ton propre matériel.

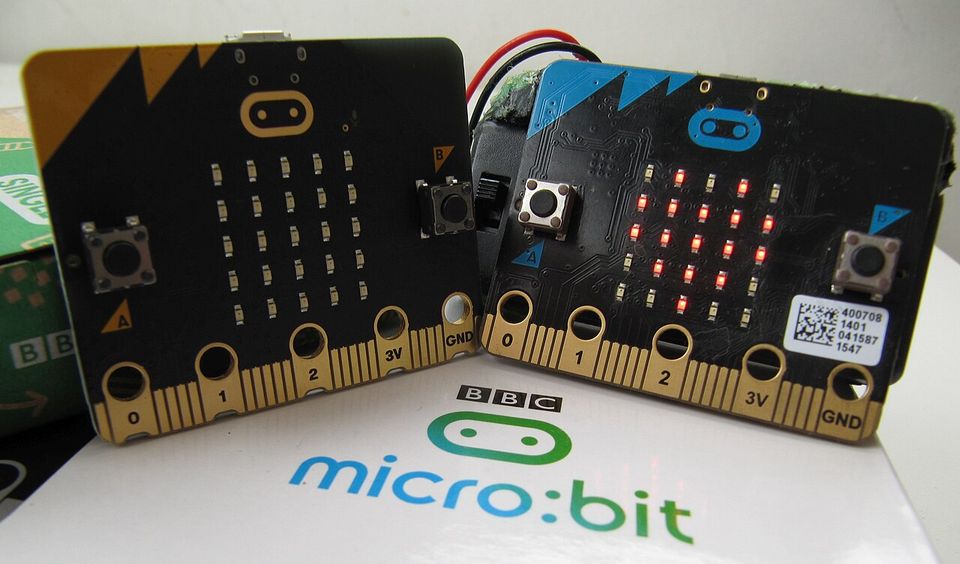

Rôle : traiter. Elle exécute ton programme.
Repères : boutons A et B, 25 LED, bord doré 0, 1, 2, 3V et GND, prise USB en haut.

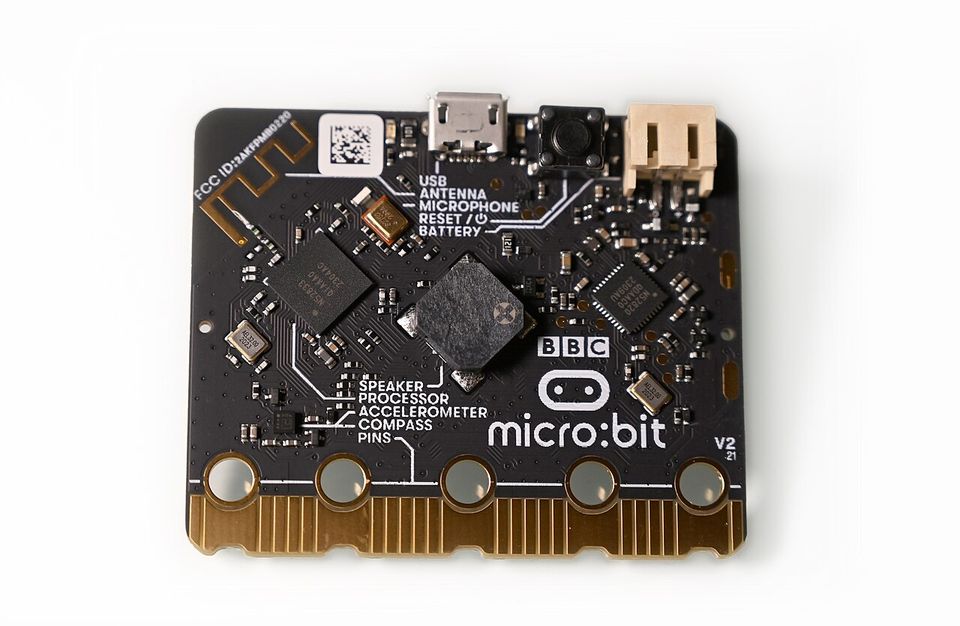

Version : la V2 porte l’inscription « V2 » au dos et un haut-parleur ; son logo, sur la face avant, est doré.

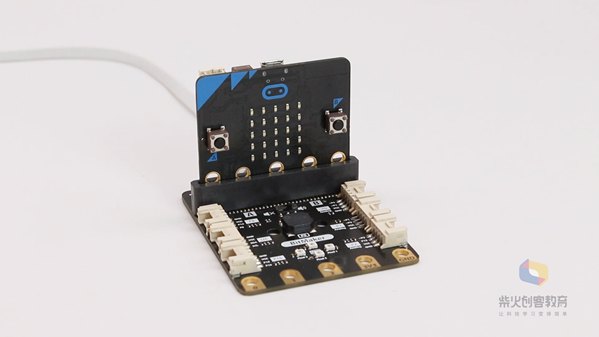

Rôle : adaptateur. Il reçoit le bord de la carte et donne des prises Grove normalisées.
Repères : fente pour la carte, prises blanches nommées, interrupteur ON/OFF.

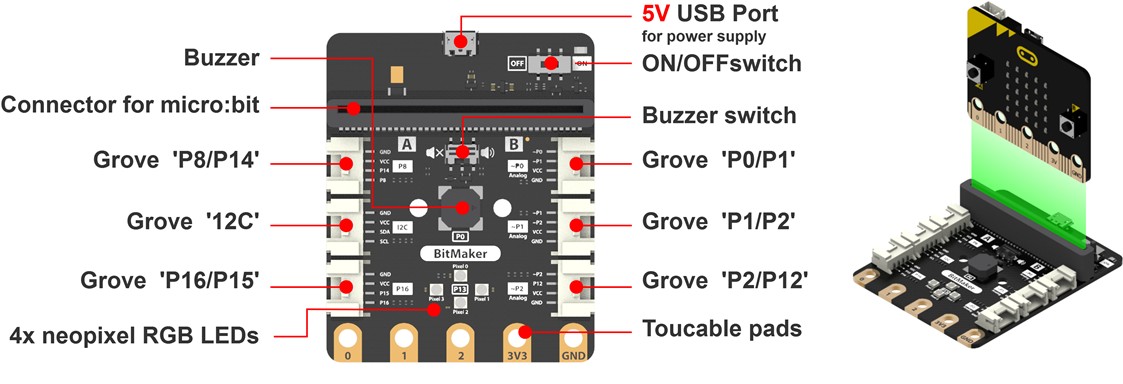

Deux modèles possibles : le BitMaker a six prises (P0/P1, P1/P2, P2/P12, P8/P14, P16/P15 et I²C) ; le Grove Shield v2.0 a trois prises doubles (P0/P14, P1/P15, P2/P16) et une prise I²C. Note le modèle de ta boîte.

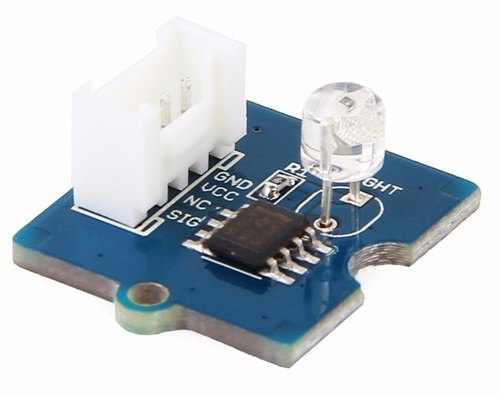

Rôle : acquérir. Il transforme la lumière en tension.
Repères : composant sensible transparent, prise blanche, broches GND, VCC, NC et SIG. La valeur arrive par SIG.
Référence : recopie celle imprimée sur ton module. Ce capteur est analogique : il se branche sur une prise P0, P1 ou P2, jamais sur I²C.
Rôle : relier le capteur au shield. L’alimentation et le signal passent dans le même câble.
Repères : deux prises blanches identiques et quatre fils : noir (GND), rouge (alimentation), blanc et jaune (signaux).
Attention : la prise a un détrompeur, elle n’entre que dans un sens et sans forcer. Le détrompeur évite l’inversion, pas l’erreur de prise : c’est le nom écrit à côté de la prise qui compte.

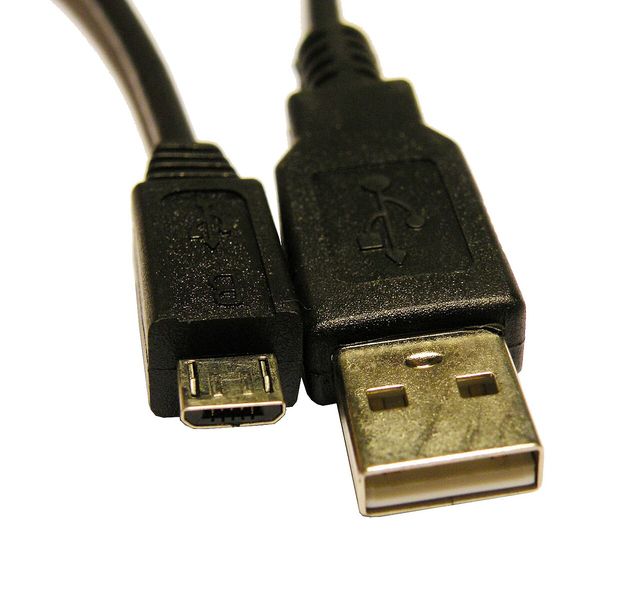

Rôle : alimenter la carte et transférer le programme depuis le PC. La petite prise micro-B va dans la carte.
Attention : un câble de charge seule allume la carte mais ne transfère rien. Prends le câble de données de la boîte.

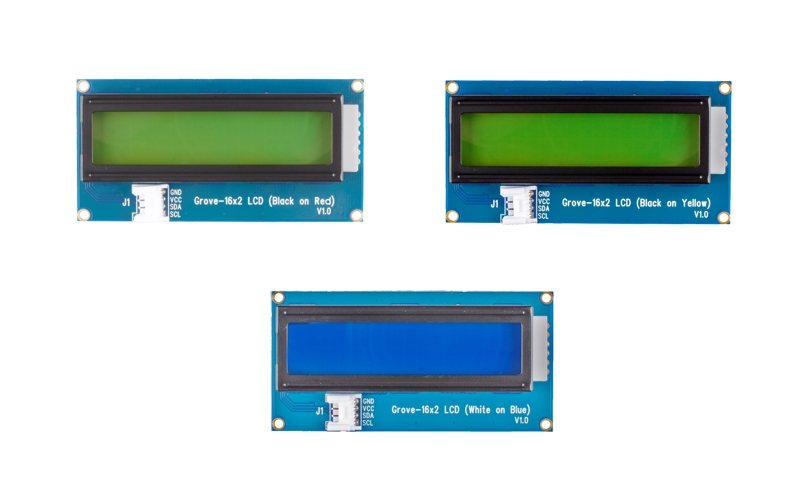

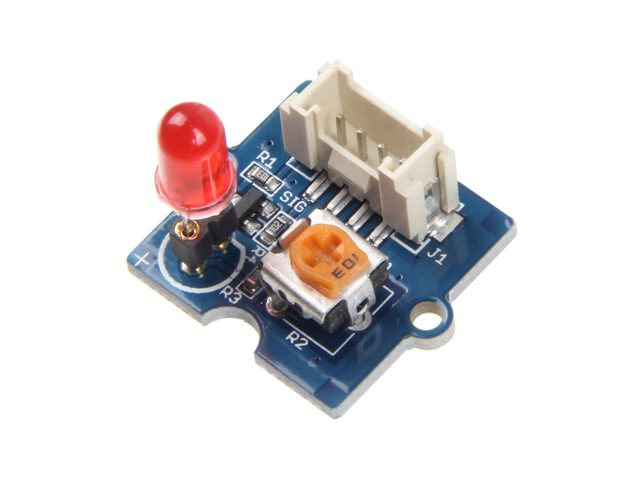

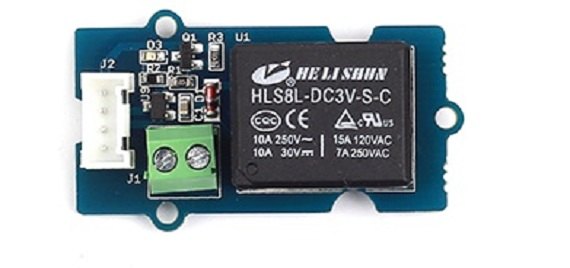

Rôle : communiquer ou commander. La LED signale l’état ; le relais commande une charge basse tension validée par le professeur ; le LCD affiche du texte (module I²C, extension MakeCode).
Le luxmètre est l’instrument de référence : il mesure l’éclairement en lux. Le nombre brut du Grove n’est pas une mesure en lux.
Autres vues : faces et versions de la micro:bit · BitMaker · kit Grove pour micro:bit. Sources et licences des photos : crédits.
Je désigne sans aide carte, shield, capteur et câble et j’explique leur rôle. Preuve : photo + nom + référence + rôle.
Compare les inscriptions à la notice. Si le modèle diffère, fais identifier sa référence par le professeur. Continue MakeCode sans brancher le module inconnu.
2 · SUIVRE UN MODÈLE · 10 MIN
La carte dessinée permet de tester boutons et LED.
Les catégories Base, Entrée, Logique et Variables contiennent les blocs.
Emboîte les blocs. « Au démarrage » agit une fois ; « toujours » répète.
au démarrage
montrer l’icône cœur
lorsque le bouton A est pressé
montrer nombre 1Résultat : cœur au démarrage, puis 1 après A. Défi sans modèle : avec B, affiche 2. Garde une capture des blocs.
Vérifie que le simulateur fonctionne et que les blocs sont emboîtés dans un événement, pas posés à côté.
Place le cœur dans « au démarrage ». Dans « toujours », il est réaffiché en boucle.
3 · PASSER AU RÉEL · 5 À 10 MIN
Preuve : photo de la carte affichant 2 et fichier du programme. Chaque modification demande un nouveau transfert.
Essaie un câble de données connu et un autre port USB. Vérifie le lecteur MICROBIT et le fichier transféré. Le fichier .hex peut disparaître du lecteur après programmation : conserve ta copie dans ton dossier.
4 · ACQUÉRIR · 15 MIN
toujours
définir valeur à lire la broche analogique P0
montrer nombre valeur
pause (ms) 200La lecture renvoie un nombre brut entre 0 et 1023. « niveau d’intensité lumineuse » utilise la carte elle-même : il ne lit pas le Grove.
Je montre le même port sur le montage, le schéma et le programme. Je relève obscurité / ambiance / lumière plus forte, sans annoncer de lux.
Pour demander de l’aide : référence, photo, port, capture des blocs et valeurs observées.
5 · COMPRENDRE LA DÉCISION · 10 MIN
Ce modèle local simule la logique, pas le câblage, l’alimentation ou la réponse réelle du Grove. Hypothèse : plus la lumière augmente, plus la valeur augmente. Les seuils 300 et 500 sont fictifs.
au démarrage : allumé = faux
toujours :
si valeur < 300 : allumé = vrai
sinon si valeur > 500 : allumé = faux
sinon : conserver alluméTeste 600 → 200 → 400 → 600 → 400. Note l’état prévu avant chaque essai. Pourquoi 400 donne-t-il deux états différents ?
Éteint → allumé → allumé → éteint → éteint. Entre les seuils, l’état précédent est conservé. À exactement 300 ou 500 aussi : les comparaisons sont strictes.
Ce que simule MakeCode : un programme, pas la conformité du montage Grove. Écris « simulé » ou « mesuré » devant chaque résultat.
6 · EXPLIQUER ET VALIDER · SÉANCES 4 ET 5
Le LCD est une extension : relève référence, interface et extension MakeCode correspondante avant branchement. Affiche d’abord un texte fixe, puis la valeur. L’affichage de la carte permet de poursuivre tant que le LCD n’est pas configuré.
Utilise uniquement le montage pédagogique basse tension validé, sans câbler le secteur 230 V. Preuve finale : photo légendée, schéma avec ports, programme sauvegardé et tableau d’essais.
Depuis un projet vide, reconstruis lecture et décision. Explique à un camarade le rôle de chaque objet et pourquoi la simulation ne valide pas les lux. Consulte les aides avant de demander de l’aide avec tes observations.
7 · RÉUTILISER SANS TOUT RECOMMENCER
Pour les projets 2 à 7, le matériel du catalogue reste à confirmer. Prépare la logique ; le câblage dépend des références disponibles. À chaque projet, conserve photo légendée, référence, port, programme et tableau attendu / observé / correction.
Atelier préparatoire SIN proposé en complément du parcours logiciels existant : carte seule, cœur puis boutons A et B. Réussite : retrouver le même résultat à l’écran et sur la carte.
Lire la lumière, relever trois valeurs, puis tester deux seuils. Réussite : tableau obscurité / ambiance / lampe et essais dans les deux sens. Le luxmètre permettra de relier les valeurs brutes aux lux.
Simule une place occupée avec A et libre avec B. Ensuite, transmets cet état par radio à une seconde carte, sur le même groupe radio. Réussite : le récepteur affiche les deux états. Avant le montage, identifie PIR ou ultrason : présence et distance sont deux mesures différentes.
Simule détection avec A, absence avec B ; transmets une alerte par radio. Réussite : une détection produit une alerte identifiable sur la seconde carte. Teste chaque capteur seul avant la radio et relève le type de buzzer avant sa programmation.
Teste sombre / clair puis présence / absence. Combine avec ET : la lumière s’allume seulement dans le cas sombre ET présence. Réussite : les quatre combinaisons sont testées. Respecte le délai de stabilisation du PIR donné dans sa notice.
Simule les fins de course avec A et B et affiche arrêt / montée / descente. Réussite : la fin de course visée arrête la commande ; les états incohérents provoquent un arrêt. Avant motorisation, fais valider la référence Kitronik, l’alimentation et le câblage des contacts. Aucun moteur directement sur une broche.
Reprends sombre ET présence puis ajoute une temporisation. Réussite : la lumière reste allumée pendant la durée choisie puis s’éteint en l’absence de présence. Un ruban LED demande une alimentation et une interface adaptées, à confirmer avant branchement.
Simule une demande d’ouverture puis affiche ouvert / fermé. Teste le servo séparément avant de le relier au verrou. Réussite : positions documentées et retour sans blocage. Fais confirmer alimentation, angle utile et mécanique ; ne force aucune butée.
